Įvadas:
Šiuo metu vidurinės linijos drugelio vožtuvas, kaip dalis, naudojama vamzdynų sistemos įjungimui{0}}išjungimui ir srauto valdymui, buvo plačiai naudojamas daugelyje sričių, pvz., naftos, chemijos, metalurgijos, hidroenergijos ir kt. Jis plačiai naudojamas drugelio vožtuvo technologijoje, o jo sandarinimo forma dažniausiai yra sandarinama sandarinimo konstrukcija, o sandarinimo medžiaga yra guminis politetrafluoretilenas.
Taikymas:
Taikoma terpė: vanduo, nuotekos, jūros vanduo, oras, garai, maistas, vaistai, aliejus, rūgštis, šarmai, druska ir kt.
Apibūdinimas:

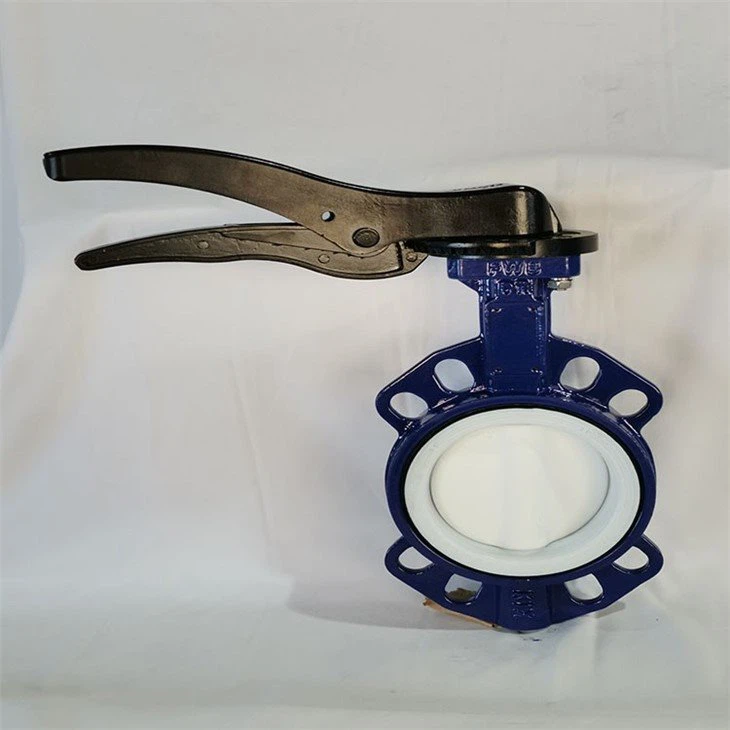

Centrinės linijos peteliškinis vožtuvas taip pat žinomas kaip vertikalios plokštės peteliškis vožtuvas. Centrinės linijos drugelio vožtuvo struktūrai būdinga koto ašis, drugelio plokštės centras ir korpuso centras yra toje pačioje padėtyje. Paprasta struktūra ir patogi gamyba. Įprastas guma padengtas drugelio vožtuvas yra toks. Trūkumas yra tas, kad drugelio plokštė ir vožtuvo lizdas visada yra suspausti, įbrėžti, didelis atsparumo atstumas, greitai nusidėvi. Siekiant įveikti ekstruziją, grandymą, užtikrinti sandarumą, sėdynė iš esmės yra pagaminta iš gumos arba PTFE elastingų medžiagų, taip pat dėl to, kad sandarinimo medžiagą riboja naudojimo temperatūra, todėl tradiciškai žmonės mano, kad drugelio vožtuvas. nėra atsparus aukštai temperatūrai.
Specifikacija:
|
Vožtuvo dydis: |
1.2"-80" |
|
Slėgio klasė: |
125 LB-150 LB (PN10-25) |
|
Medžiagos: |
Kalusis ketus ASTM A536, anglinis plienas A216 WCB, nerūdijantis plienas A351 CF8/CF8M, vario lydinys B148-95400/95800 |
|
Projektavimo ir gamybos standartai: |
API609, BS5155, EN593 |
|
Akis į akį standartai: |
API609, EN558-1, DIN3202K1, ISO5752 |
|
Flanšo matmenų standartai: |
ASME B16.1 125LB / 150LB, BS4504 PN10 / PN16, DIN2501 PN10 / PN16, JSIB2220 10K |
|
Slėgio bandymo standartai: |
API598, WN12266-1, DIN3230 3 dalis |
|
Kokybės / gaminio sertifikatai: |
CE, ACS, WRAS, TS... |
|
Vožtuvo operatoriaus parinktys |
Rankena, sliekinis ratas ir sliekas, elektrinė, pneumatinė, signalinė sliekinės pavaros pavara, signalinės rankenos pavara |
|
Proceso ryšio tipai |
Vaflio / flanšo tipas |
|
Taikoma terpė |
Gėlas vanduo, nuotekos, jūros vanduo, oras, garai, maistas, vaistai, visų rūšių aliejus, rūgštys, šarmai ir kt. |
